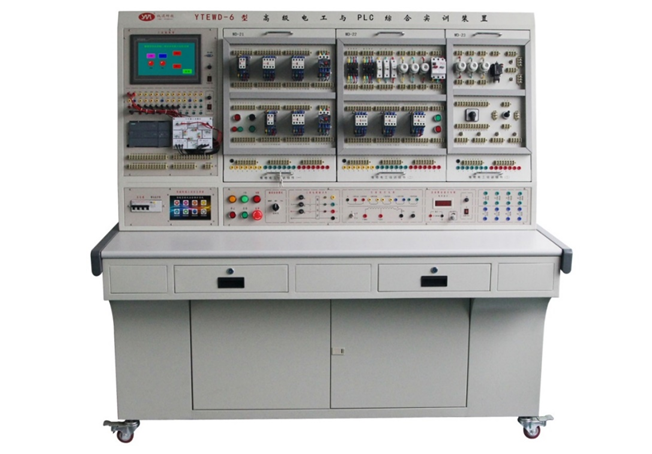

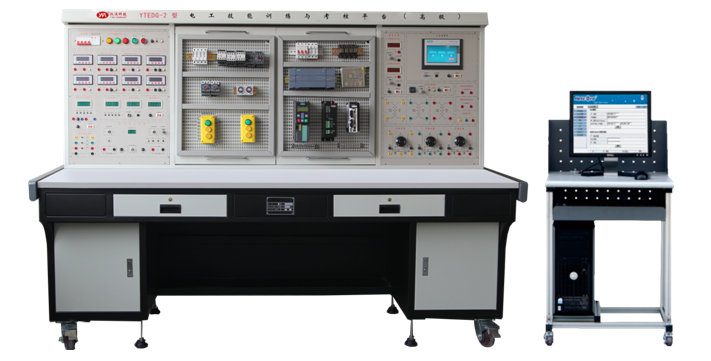

产品特点
1.装置采用铁质双层喷塑结构，优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。操作面板文字符号用现代彩色蚀刻喷描技术处理，面板标识清晰且经久耐用。桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方，实验台下方设有封闭式储物柜，柜内可放置实训模块、挂箱等。设有四个万向轮调节机构，便于移动和固定，有利于实训室的布局。
2.实训元器件都装在作为挂板的安装板上，且挂板四周装有线槽，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。
3.技能培训用的控制线路和配套的小电机经特殊设计，可模拟工厂的各类电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。
4.所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护实训器件。
技术性能
1.输入电压：三相四线AC380V±10% 50Hz
2.装置容量：＜1.5kVA
3.外形尺寸：1700mm×800mm×1600mm
4.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
三、装置配置
实训装置由控制屏、实训桌、主机及触摸屏实训组件、实训模块、变频器挂箱、电气控制挂箱、电动机等组成。
(一)控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。具体功能如下：
主控板
（1）三相四线电源输入，由接触器通过起、停按钮进行操作，控制电源输出；设有漏电保护、短路保护等。控制屏设有AC220V及AC380V两组电源。
（2）设有450V指针式交流电压表，通过转换开关切换监控电网电压。
（3）设有三相隔离变压器一组(三相电源经接触器后，到隔离变压器，再输出)，使输出与电网隔离，采用浮地设计，对人身安全起到一定的保护作用；若隔离输出电压经人体对地漏电电流大于25mA，设备自动报警并切断电源。
（4）试验台两侧面各设有3路AC200V接地非隔离电源（两孔和三孔插头可以同时使用），为仪器仪表提供电源；一路三相四线插座。
（二）交直流电源
设有变压器一组，变压器原边设有保险丝保护，根据不同的接线可加220V，也可以加380V交流电源；合上开关后，变压器副边即可输出110V、36V、24V、15V、12V、6.3V的交流电压，并且设有保护功能。设有直流电压：0～24V（3A）可调输出,带有软截止保护。
1.整流二极管：1N5408四只，用于能耗制动的整流电路。
2.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
3.PLC主机及触摸屏操作系统：设有PLC主机、触摸屏、实验电源、端子排等；
PLC主机要求采用西门子S7-1200系列CPU 1214C主机，数字量14点输入/10点输出，模拟量2路输入，集成以太网通信接口；6路高速计数器；配套PLC编程线缆、编程软件等。
触摸屏采用昆仑通态TPC1061TX 7英寸彩色触摸屏；设有+24电源一组；PLC主机端子全部由接线端子排引出。
(三)实训挂箱及配件
序号 | 名 称 | 主要器件及功能 | 数量 | 备注 |
1 | 维修电工培训组件（一） | 热继电器 | 2个 | |
2 | 交流接触器 | 4个 | ||
3 | 辅助触头 | 4个 | ||
4 | 按钮 | 3个 | ||
5 | 接线端子排 | 若干 | ||
6 | 维修电工培训组件（二） | 低压断路器 | 1个 | |
7 | 按钮 | 2个 | ||
8 | 螺旋式熔断器 | 3个 | ||
9 | 直插式熔断器 | 3个 | ||
10 | 时间继电器 | 2个 | ||
11 | 交流接触器 | 2个 | ||
12 | 辅助触头 | 2个 | ||
13 | 接线端子排 | 若干 | ||
14 | 变频器挂箱 | 西门子V20变频器，带有RS485通信接口及基本操作面板。 | 1件 | |
15 | PLC实训模块 | LED数码显示 | 1块 | |
16 | 天塔之光 | 1块 | ||
17 | 十字路口交通灯 | 1块 | ||
18 | 机械手 | 1块 | ||
19 | 四节传送带 | 1块 | ||
20 | 装配流水线 | 1块 | ||
21 | 液体混合装置 | 1块 | ||
22 | 邮件分拣机 | 1块 | ||
23 | 照明线路组件 | 低压断路器 | 1只 | |
单相电度表 | 1只 | |||
单相闸刀开关 | 1只 | |||
单相螺旋式熔断器 | 1只 | |||
螺口灯座 | 1只 | |||
墙壁开关底座 | 2只 | |||
日光灯组件 | 1套 | |||
单刀双掷开关 | 2只 | |||
24 | 三相鼠笼电动机 | 三相交流380V供电，Y型连接，额定电流0.2A，额定转速1430 r/min，额定功率功率40W。绝缘等级E级。 | 1台 | |
25 | 三相鼠笼电动机（速度继电器） | 三相交流380V供电，三角形连接，额定电流0.2A，额定转速1430 r/min，额定功率功率40W。绝缘等级E级。 | 1台 | |
26 | 双速电动机 | 三相交流380V供电，级数：2/4/6/8。额定功率40w绝缘等级E级 | 1台 | |
27 | 实训指导书 | 1套 | ||
28 | 实训导线及配件 | 实训连接线强、弱电连接分开，不能混插。强电连接线采用全封闭工艺，使用安全、可靠、防触电。采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。 | 1套 | |
29 | 电脑桌 | 尺寸：长×宽×高：580×550×800mm，铝木结构，带有4个万向轮 | 1台 |
实训项目
电气控制实训
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.按钮联锁的三相异步电动机接触器正反转控制线路
5.三相异步电动机的顺序控制
6.三相异步电动机的多地控制
7.双速交流异步电动机变速控制电路
7.安装调试通电延时带直流能耗制动Y-△启动控制线路
8.接触器联锁的正反转控制线路
照明控制实训
9.两个开关控制一盏灯
10.两地控制一盏灯
11.电度表原理与接线
12.单相电度表的直接接线
PLC控制应用实训
13.可编程控制器的基本指令操作
14.LED数码显示控制
15.天塔之光控制的模拟
16.十字路口交通灯的模拟
17.机械手动作的模拟
18.四节传送带的模拟
19.装配流水线控制的模拟
20.液体混合装置模拟控制的模拟
21.邮件分拣机模拟控制的模拟
22.PLC控制的三相异步电动机正反转控制
23.PLC控制的三相异步电动机Y/Δ启动控制
24.PLC控制的三相异步电动机降压启动控制
25.PLC控制的三相异步电动机能耗制动控制
PLC、变频器、触摸屏综合应用技能实训
26.变频器功能参数设置与操作
27.变频器外部端子点动控制
28.变频器外部模拟量控制
29.变频器控制电机正反转
30.多段速度选择变频调速
31.变频器无级调速
32.基于PLC的变频器外部端子的电机正反转控制
33.基于PLC数字量方式多段速控制
34.基于触摸屏控制方式的基本指令编程练习
35.基于触摸屏控制方式的电机控制
36.PLC、触摸屏与变频器通信控制
37.基于MCGS的现场总线网络通信技术
