仪迈 YTZGZ-5A型现代检测技术综合实验平台

1.实验桌采用“K”字形字形旁脚支架，旁脚采用冷压工艺一次成型，桌面为防火、防水、耐磨高密
度板，采用嵌入式安装，有效防护桌面板。
2.各传感器模块独立，模块采用一次成型的高强度塑料外壳，面板采用PCB制作而成，表面印有电
气线路图，可根据实验内容和技能训练的需要，自由搭建实验线路，适合开展课程设计和毕业设计。
3.采用高速USB2.0采集卡，多路模拟量输入，多路开关量输入、输出，最大采样频率可达至400kHz。
4.输入电源：单相三线AC220V±10% 50Hz
5.装置容量：＜500VA
6.外形尺寸：1655mm×700mm×1584mm
7.安全保护：具有漏电保护功能，安全符合国家相关标准

价格￥询价

详情

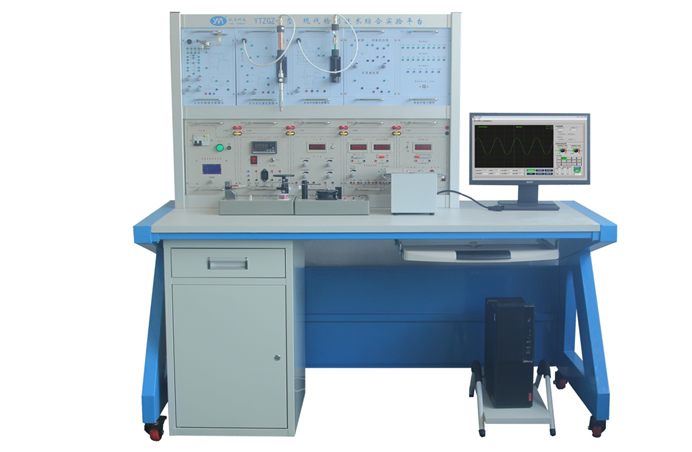

实验平台由实验桌、挂件放置架、存储柜、检测源、主控挂件、实验挂件、传感器及实验配件组成。

1.实验桌

实验桌采用“K”字形旁脚支架，旁脚采用冷冲压工艺一次性成型，厚度不小于45mm，结构稳定，外形美观；桌面为防火、防水、耐磨高密度板，采用嵌入式安装，有效防护桌面板，厚度不小于25mm；桌子采用模块化拼装，设有四个万向轮，便于移动和固定，有利于实训室的布局。

2.挂件放置架

挂件放置架采用独立框架式结构设计，框架由上、中、下、左、右五根工业型材分割为上下两个区域，所有型材表面光滑，无凹槽，造型美观。

3.存储柜

存储柜采用铁质双层亚光密纹喷塑结构，优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，厚度1.2mm；分两层设计，上层抽屉用于存放实验导线、实验资料等，下方用于放置实验模块、传感器及配件等。

4.检测源

（1）加热源：0～220V交流电源加热，温度可控制在室温～120℃。

（2）转动源：2～24V直流电源驱动，转速可调在0～3000rpm，有光电、霍尔传感器脉冲输出。

（3）振动源：振动频率1Hz～30Hz（可调），共振频率12Hz左右。

5.主控挂件

序号	名称	功能	数量
1	ZGZ-01 电源管控挂件	采用单相三线制电源输入，经过漏电保护器输出，并设有电源指示及过流保护装置。	1件
2	ZGZ-02 高精度智能调节仪挂件	控温和控速两用，多种输入输出规格，人工智能调节以及参数自整定功能，先进PID控制算法，温度控制精度±0.5℃,控制速度1分钟内可以稳定在2000转，能够快速响应实时的转速；	1件
3	ZGZ-03 信号发生器和计时器挂件	1k～10kHz音频信号，VP-P=0～17V连续可调；1～30Hz低频信号，VP-P =0～17V连续可调，有短路保护功能；计时器：0～9999s，精确到0.1s	1件
4	ZGZ-04 直流稳压电源、直流电压表、转速/频率表挂件	直流稳压电源±15V、+5V、±2～±10V分五档输出、2～24V可调，有短路保护功能；数字式电压表：量程0～20V，分为200mV、2V、20V三档，输入阻抗大，精度高；频率/转速表频率测量范围1～9999Hz，转速测量范围1～9999rpm	1件
5	ZGZ-05 直流毫安表、恒流源、稳压源挂件	数字式毫安表量程0～20mA，三位半数字显示、精度0.5级，有内侧外测功能；恒流源0～20mA连续可调，最大输出电压12V，单独开关控制；稳压源0～5V输出，有短路保护，单独开关控制	1件
6	ZGZ-401 数据采集挂件	高速USB数据采集卡：USB2.0接口，含8路模拟量输入（12位, 48 kS/s），8路开关量输入（0 - +5V），5路开关量输出（+5v），12位A/D转换，采集卡支持最大采样频率为400kHz，响应速度块，总线供电，实现高移动性; 内置信号连接。上位机软件：本软件配合USB数据采集卡使用，实时采集实验数据，对数据进行动态或静态处理和分析，带有传感器虚拟仿真、双通道虚拟示波器、电机控制、DIDO等功能。支持win7 32位以下系统。	1件

6.实验挂件

包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、I/V、F/V转换电路、直流电机驱动等。

序号	名称	模块介绍	数量
1	ZGZ-101应变传感器实验模块	模块上有4个350Ω的应变片及交直调零、差动检测、电荷放大电路	1件
2	ZGZ-102差动变压器实验模块	交直调零、差动放大电路	1件
3	ZGZ-103电容传感器实验模块	波形震荡、检波、电压放大电路	1件
4	ZGZ-104霍尔传感器实验模块	交直流激励、电压放大电路	1件
5	ZGZ-105温度传感器实验模块	温度检测、差动放大电路	1件
6	ZGZ-106压电传感器实验模块	波形震荡、滤波电路	1件
7	ZGZ-107压力传感器实验模块	压力检测、电压放大电路	1件
8	ZGZ-108电涡流传感器实验模块	波形震荡、检波及放大电路	1件
9	ZGZ-109光纤位移传感器实验模块	激光恒流发送及结收电路	1件
10	ZGZ-110光电传感器实验模块	硅光电池检测电路、声、光控电路	1件
11	ZGZ-114温度传感器实验模块（二）	PN结电路、NTC、PTC温控开关电路	1件
12	ZGZ-118移相、检波、滤波实验模块	移相器、检波及低通滤波电路	1件
13	ZGZ-119信号转换实验模块	I/V、F/V转换、同相放大、电机驱动电路	1件

7.传感器

序号	传感器名称	量程或性能指标	备注
1	电阻应变式传感器	0－1000g	全桥
2	差动变压器	±4mm
3	差动式电容传感器	±4mm
4	霍尔式位移传感器	±3mm
5	扩散硅压力传感器	4-20kpa
6	光纤位移传感器	1mm
7	电涡流位移传感器	4mm
8	压电加速传感器	谐振频率>10kHz
9	磁电式传感器	灵敏度0.5v/m/s
10	Pt100铂电阻温度传感器	测温范围-50℃～200℃	三线制
11	AD590电流输出型温度传感器	测温范围-55℃～155℃
12	LM35电压输出型温度传感器	测温范围-55℃～150℃
13	K型热电偶温度传感器	测温范围-50℃～180℃
14	E型热电偶温度传感器	测温范围-100℃～110℃
15	Cu50铜热电阻温度传感器	测温范围-50℃～100℃
16	PN结温度传感器	测温范围-100℃～150℃
17	NTC负温度系数热敏电阻	测温范围-50℃～350℃
18	PTC正温度系数热敏电阻	测温范围-50℃～150℃
19	气敏传感器	50-2000PPm	对酒精敏感
20	湿敏传感器	10－95%RH
21	可燃气体检测传感器	100～1000ppm	CO、CH4敏感
22	光敏电阻	暗阻≥50MΩ，亮阻≤2kΩ
23	硅光电池	光谱响应420～675nm，光敏区7.34mm2
24	驻极体电容式声电传感器	频响20～20kHz，灵敏度-27dB
25	红外热释电传感器	检测距离0.1～5m
26	磁阻传感器	差分式磁敏电阻
27	光电转速传感器	2400转／分
28	霍尔式转速传感器	2400转／分
